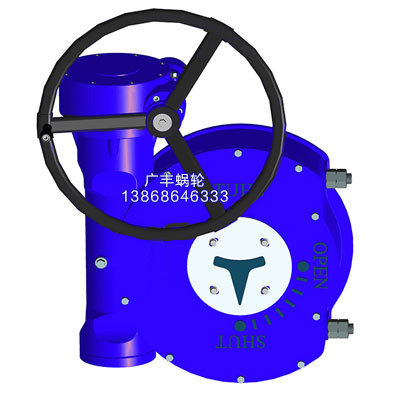

 信号蝶阀蜗轮传动装置使用调整及接线方法

1、打开电器天关箱罩,根据电器控制要求把电缆的芯线接到相应的端子,并密封好电缆,同时把电缆固定,以防止外力牵动时损坏电缆接线。
2、当阀门在“全关”位置时,顺时针转动下面的关向凸轮,使凸轮刚好触动微动开关,然后旋紧凸轮上的螺钉并固定。
3、当信号蝶阀在“全开”位置时,逆时针转动上面的开向凸轮,用与上述相同的方法调整好开向凸轮。
4、调整限位螺钉,当阀门在“全关”或“全开”位置时,不应使限位螺钉刚好顶在蜗轮的限位平面,而应留有一定的间隙,然后旋紧限位螺钉上的锁紧螺母。
5、盖上电器开关箱罩,当阀门在“全关”位置时,使信号蝶阀开度指示器的指针指向刻度盘上的“0”刻度,并旋紧螺钉固定。
信号蝶阀广泛用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。
